NC旋盤の円弧とテーパーの交点の座標値の計算方法【その1】

NC旋盤でのプログラム作成

このページに来たと言う事は、NC旋盤に携わる仕事をしている方だと思って話を進めていきます。

私もNC旋盤、汎用旋盤を触っているのですが、座標値の計算が最初の内は理解できずに四苦八苦していました。小さい会社なので計算方法を知っている方がおらず、ネットで検索してもなかなか計算方法ってのってないんですよね。

そこで独学ですが、計算の方法を自分用のメモの意味も踏まえて記事にしていこうかと思います。

パターンがいくつかあるので分けて投稿したいと思います。

まずはノーズＲ補正を考慮しない計算から載せていきます。ノーズＲ補正を考慮した計算方法も記事にしていく予定です。まあ恐らくあまり需要はないかも知れませんが、うちの社内ではノーズＲを考慮した計算もしているので書いてみますね。

使用するのはこの6個の公式だけです。（多分。他の計算方法もあればコメント下さい）

取りあえずこの公式を頭に入れておきましょう。

解説していきます。これは簡単ですね。

プログラムを作成するには、座標値Ａ，Ｂを求めないといけません。

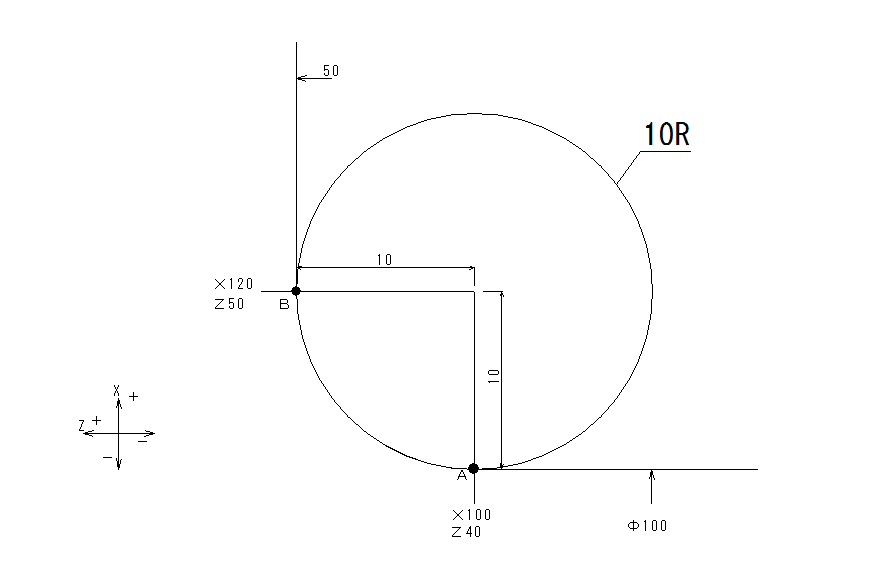

Φ100、長さ50、Ｒ10の時の隅Ｒ、角Ｒです。

Ａ点Ｘ100Ｚ40

Ｚ方向はそのままなので、Ｒ10の10ミリ手前が始点となります。

Ｂ点Ｘ120Ｚ50

Ｒとは半径の事なので、Φに直すとΦは直径なので倍になります。つまりＸ方向はＲ10の倍、Φ20まで移動しないといけませんね。

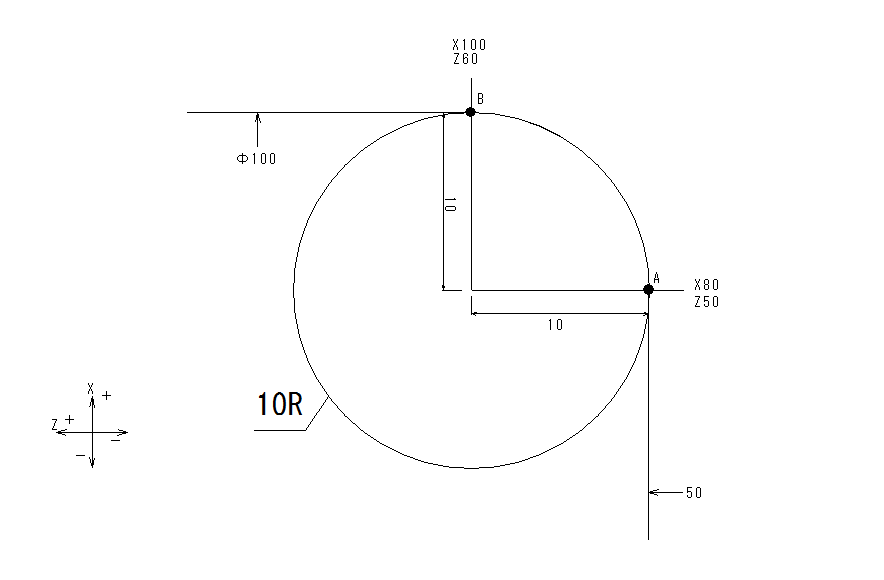

角Ｒも隅Ｒと同じ考え方です。

Ａ点Ｘ80Ｚ50

ＸはＲ10の倍、Φ20マイナスが始点となります。

Ｂ点Ｘ100Ｚ60

ＺはＲ10分、プラス10が終点ですね。

ついうっかり忘れてしまう事がたまにあります（笑）しっかり確認をしましょう！

次回はテーパーとＲの交点の計算です。パターンが数種類あるので何個かに分けたいと思います。

是非続けて読んで頂けたらと思います。
