テーパーとＲの座標値の計算【vol.1】
それでは前回の続きです。
その1→NC旋盤の円弧とテーパーの交点の座標値の計算方法【その1】
その3→NC旋盤の円弧とテーパーの交点の座標値の計算方法【その3】
その４→NC旋盤の円弧とテーパーの交点の座標値の計算方法【円弧】
ノーズＲ編→ＮＣ旋盤のノーズＲを考慮した座標値の計算方法【その１】
全て書いてしまうとページ内がゴチャゴチャしてしまうので、数ページに分けます。
計算方法の紹介なので、小数点以下は0.001で丸めています。
それでは始めましょう。
三角を作って求める
ただのＲであれば前回の様に簡単に求めれるのですが、Ｒからテーパー又は、テーパーからＲの場合はそうもいきません。
そこで三角関数を使ってやります。まずは三角を作ってみましょう。
※分かりやすくする為に図を描いているので、角度、寸法は適当に描いています。

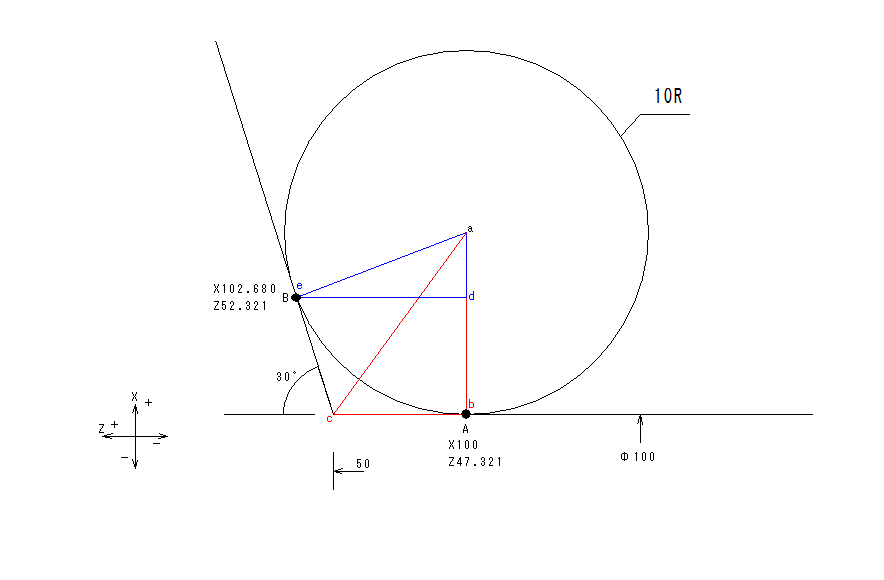

10Ｒから30°のテーパーがついていますね。
この場合、図のＡ点、Ｂ点を求めます。そこで図の様に三角を描きましょう。
※ここから先は有料記事になります！
支払い完了後、領収書メールが届きます。
サイト運営費にご協力ください。
※決済システムにはstripe決済を導入しています。
stripe決済についてはこちらをご参照ください。
コメント
技能検定の試験対策に役立ちました！
ありがとうございます。
赤い三角形と青い三角形の角度の求め方が最初、良くわからなかったので、
それがあると,より分かりやすくなると思いました。
お役に立てたようで良かったです(^^)
ご意見ありがとうございます。確かに分かりにくいですねf^_^;)
時間ある時に付け加えておきます。
はじめまして
50過ぎのオッサンですが
質問よろしいでしょうか
すみません！遅くなりました、どうぞ！！
はじめまして。A点の座標値で、なぜ15°が出せるのかわかりません。すみませんがよろしくお願いします。
ごめんなさい質問の内容間違えて送信しました汗。またよろしくお願いします。解決済です。
